华为 GTS NetCanvas：让 Agent 像资深工程师一样「看着网络排障」

01 / 痛点剖析：AI 读得懂日志却修不好网？缺的是一张跟着排查更新的拓扑图

引入大模型 Agent，原本是为了复刻资深专家的排障经验、填补现网的人力缺口。但一线很快碰到一个反直觉现象——模型明明能解析单条命令、单段回显，一旦进入多设备、多路径、带防火墙与 ECMP 的真实复杂拓扑，就开始绕弯、重复探查，甚至在同一节点打转。

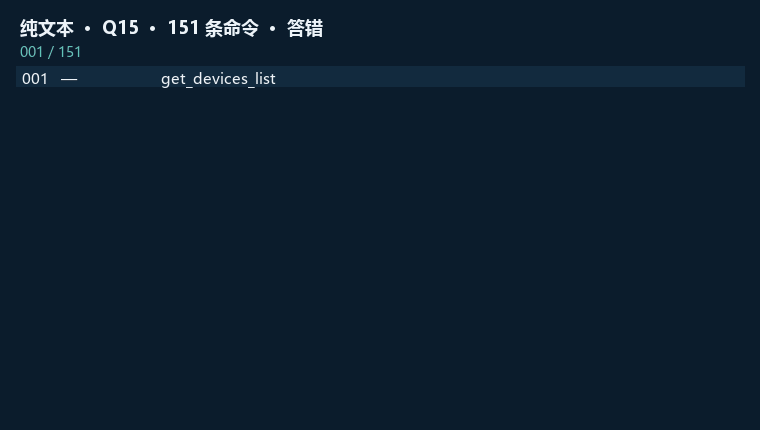

一个典型的案例是：一台办公 PC 上不了外网，网里有一对互为热备的双防火墙，标准答案是其中一台没启用全局热备协议（HRP）。纯文本 Agent 发了 151 条命令，把两台防火墙的热备状态都查过了——证据它拿到手了。但它最后把根因判给了另一台防火墙的安全策略，还捎带上一台出口网关的 NAT 配置：两条都错，而且认错了是哪一台在这条路径上出问题。它会查热备、读得懂回显，却不知道这两台并行的防火墙，各自站在整个图里哪条路径的第几跳。

明明推理能力在线，为什么 AI 还会迷路？答案是：缺了空间记忆。

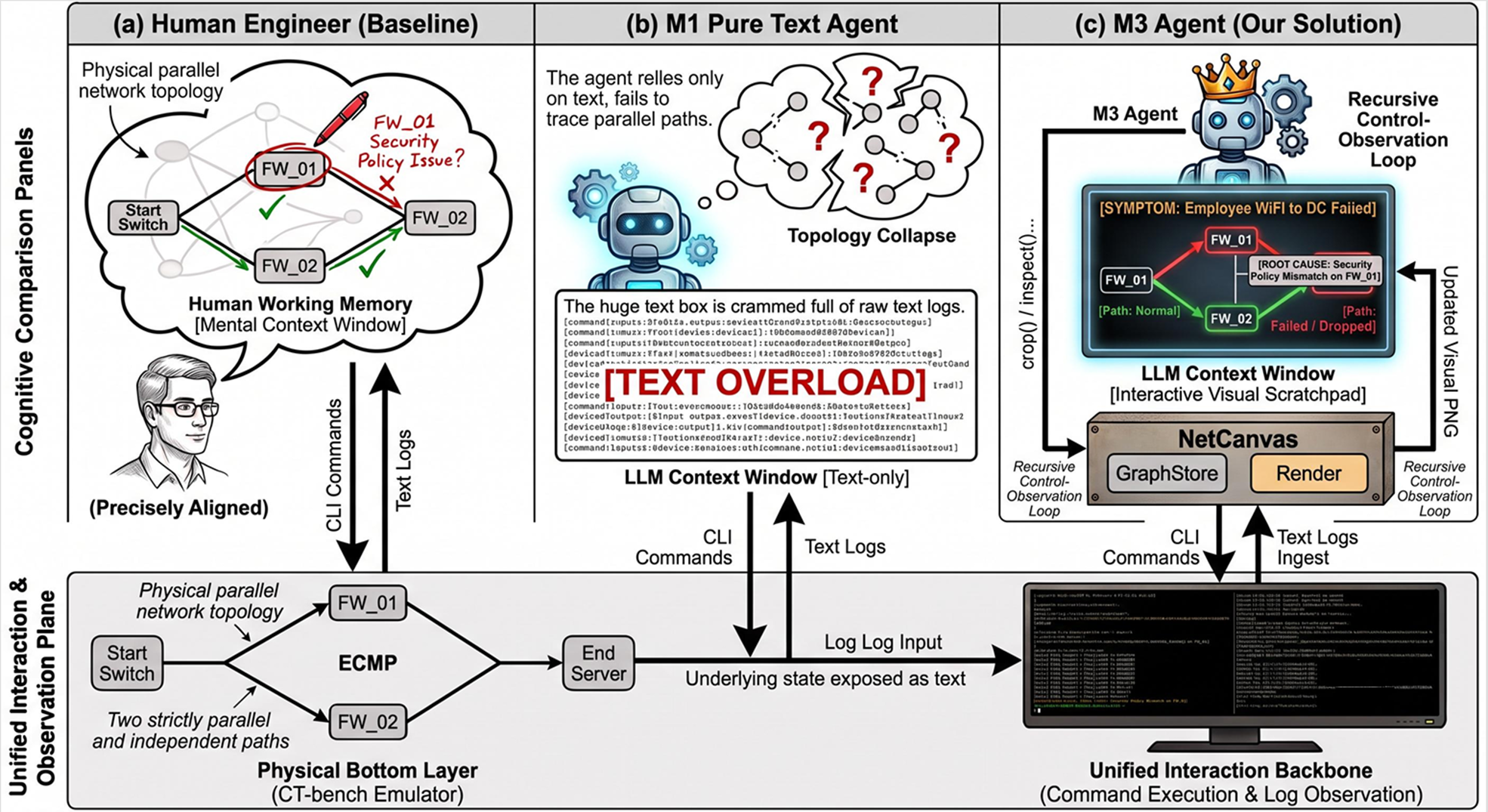

资深网工排障时，脑子里始终悬着一张不断更新的拓扑图：流量从哪里进入、在哪分流、防火墙卡在第几跳，一切清清楚楚。反观纯文本 Agent，面对的却是一维滚动的 CLI（命令行）——每推进一步，都要从碎片的日志里重新脑补网络长什么样。上下文越长，这种空间关系就越容易在长文本里「坍塌」。

针对这一现象，华为 GTS AI 算法团队将其精准命名为「拓扑失忆」（Topology Amnesia）：排障越深入，局部观测可能越来越多，整体的空间关系却在逐渐丢失。

怎么破局？既然人脑都需要依靠图纸来梳理复杂逻辑，AI 自然也一样。拓扑图对网工来说是排障时的“外部工作记忆”，查到哪，图更新到哪。因此，Agent 需要一张能与它产生交互、随排查一起更新的拓扑图。

沿着这个逻辑，GTS 的解法是把专家的工作方式写进 Agent 系统：模型负责思考决策，NetCanvas 负责记路与画图。

02 / 技术方案：一张「探查—入图—渲染—决策」的可交互视觉拓扑

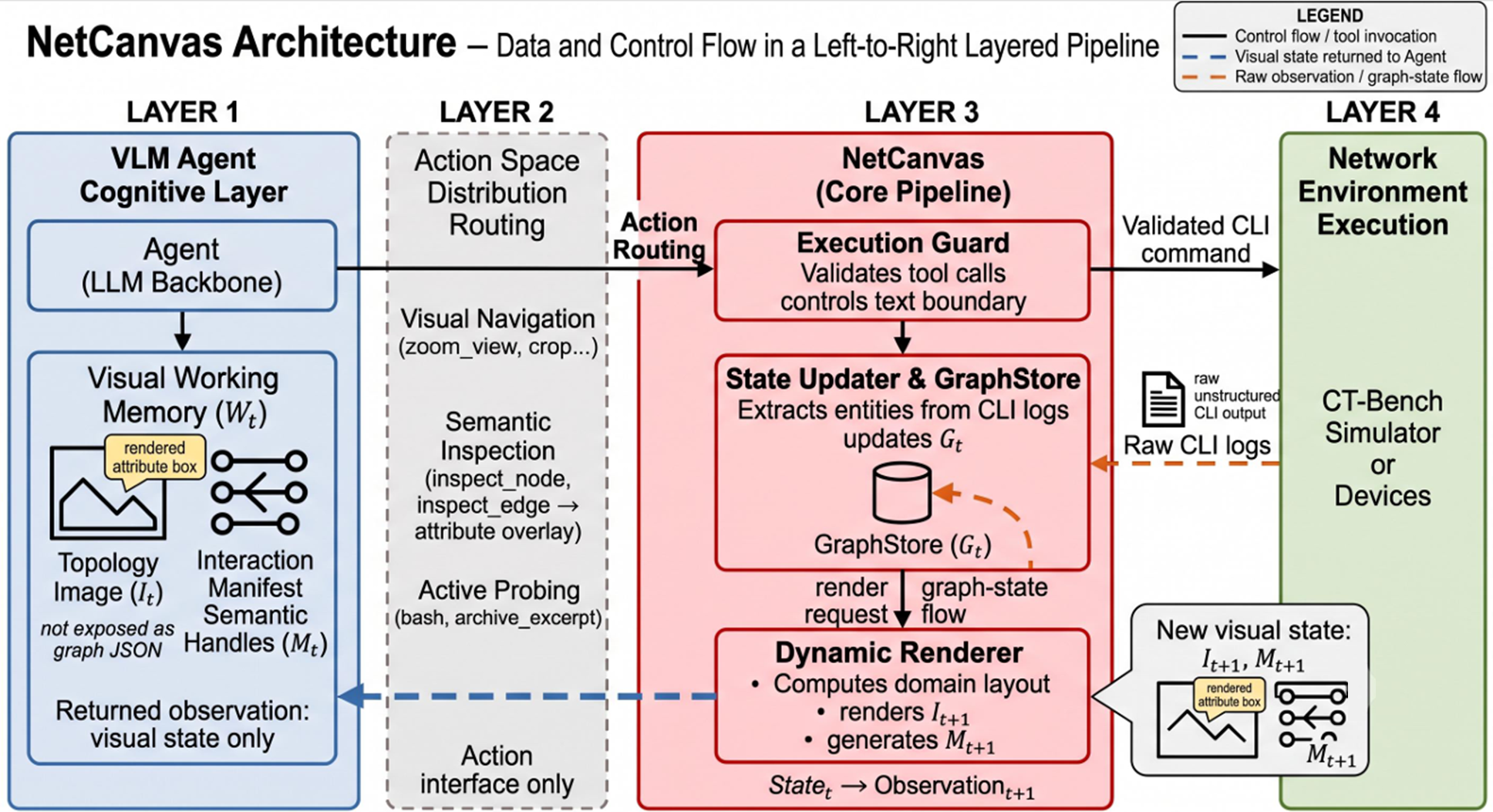

NetCanvas 是一套运行时机制：后台随探查维护一份持续更新的网络图状态，前台把当前任务相关的局部结构渲染成可交互的拓扑视图，交给模型。

整条链路是一个闭环，分四步。

第一步，探查。 Agent 对指定设备下发 CLI，例如读路由表、接口状态或配置片段，环境返回原始文本回显。

第二步，入图。 由一个专门的抽取模型把非结构化回显解析成路由条目、接口、OSPF 邻居、下一跳这些对象，合并进持续累积的拓扑图。

第三步，渲染。 按网络工程习惯的区域布局，从当前图状态切出目标子图，画成一张图。每渲染一次，同时生成一份索引，记下每个实体的标识、它画在哪个位置、哪块区域可以点。Agent 拿到的是当前这一步的视图加上这份索引。

第四步，决策。 Agent 基于当前视图选择下一步：继续发命令，或先在图上操作。图上的操作走语义指令：点某台设备、点某条链路、追某条路径；后台照那份索引定位、裁剪、重绘，返回新的一帧视图。下一步的图是系统按它的请求现画出来的。抽取失败或命令不在白名单时，这一步退回成纯文本原始回显，不影响可用性。

这个闭环最终以八个工具的形式开放给 Agent（工具名为实验代码里的实际接口名）：

前七个工具主要让 Agent 探查、取景和检视，第八个则让它把判断写回图上：Agent 给出一串设备顺序，再对每一跳标注自己认为通还是断，系统把这串假设画成绿红虚线叠在拓扑上——之后同一平面的重绘会自动带上这些线。系统不替它验证转发是否真的成立，画上去的就是它自己的推断。这个补充接口不参与前述双防火墙轨迹的定位过程。

四步闭环说的是流程怎么跑；流程之内，还有三个容易被忽略的设计决定，后面的对照实验会分别验证它们。

一是图跟着探查长。 真实的排障现场，没有人能在第一时间拿到完美的全局拓扑。入图那一步每跑一次，新发现的设备、链路与路径证据就合并进当前图状态——Agent 认的是一张跟着探查一起生长的拓扑。

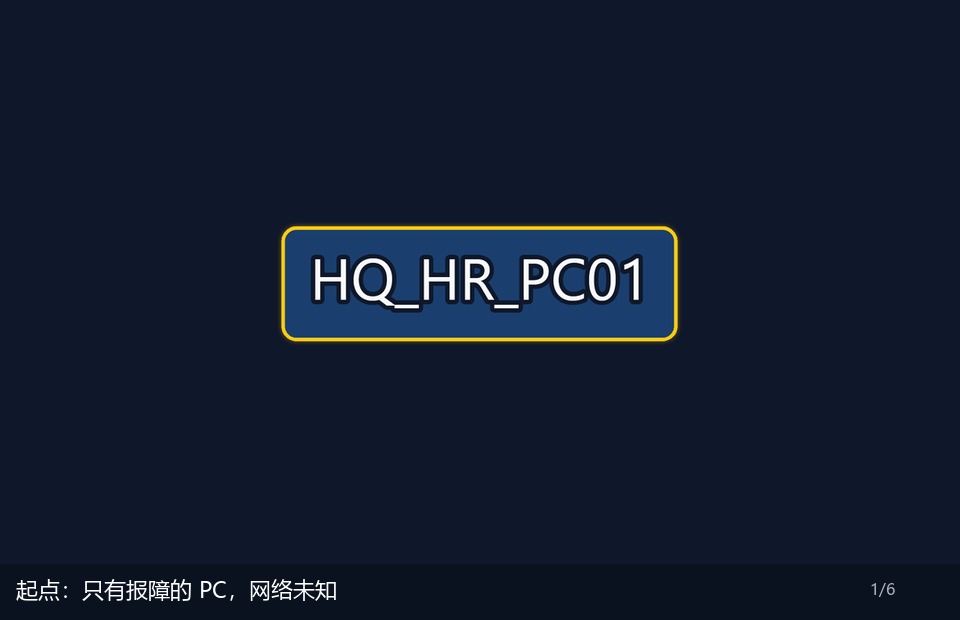

前面 01 节那道双防火墙的题，换成 NetCanvas 之后可以逐帧看清拓扑是怎么长出来的：探到核心，两侧防火墙先露头；焦点移到防火墙，路径开始成形；出口网关齐了，整条路径才落在图上。两台防火墙的并行关系一旦在图上摆开，问题就从「哪台防火墙有毛病」变成了「这条路径上这台防火墙该起什么作用」。这一次它用了 49 次工具调用，其中只有 5 次是发命令，答案一次就对——对面纯文本那条轨迹是 151 次调用、全部在发命令。

二是每步只给当前视图。 完整的图状态不适合直接塞进有限的上下文。渲染那一步切出来的始终是围绕当前任务的局部：切换全局与局部视图、围绕焦点设备裁剪、高亮当前路径、查看节点与链路属性，还可以在图上标记通断假设。空间状态交给系统维护，模型不必在脑子里死记硬背整张网。

三是按网工习惯的领域布局画。 设备按园区 / 广域、核心 / 接入、安全域归组，路径走向有章法，接近工程师手绘的草图。布局编码的是园区、核心、安全域这些工程语义——看见什么重要，以什么方式呈现同样重要。这一点，后面的对照实验会单独验证。

03 / 数据验证：66 道真实故障题，只换工作记忆的组织方式

验证放在公开基准 CTBench 的前 66 道故障定位题（Q1–Q66）上。题目源自真实运维案例：Agent 要进入未知网络、自己发命令，从不完整证据里给出规范化根因（故障节点、故障对象、根因）。难度远超单轮问答——证据是局部的，拓扑是未知的，根因往往在跨设备的那一跳上。

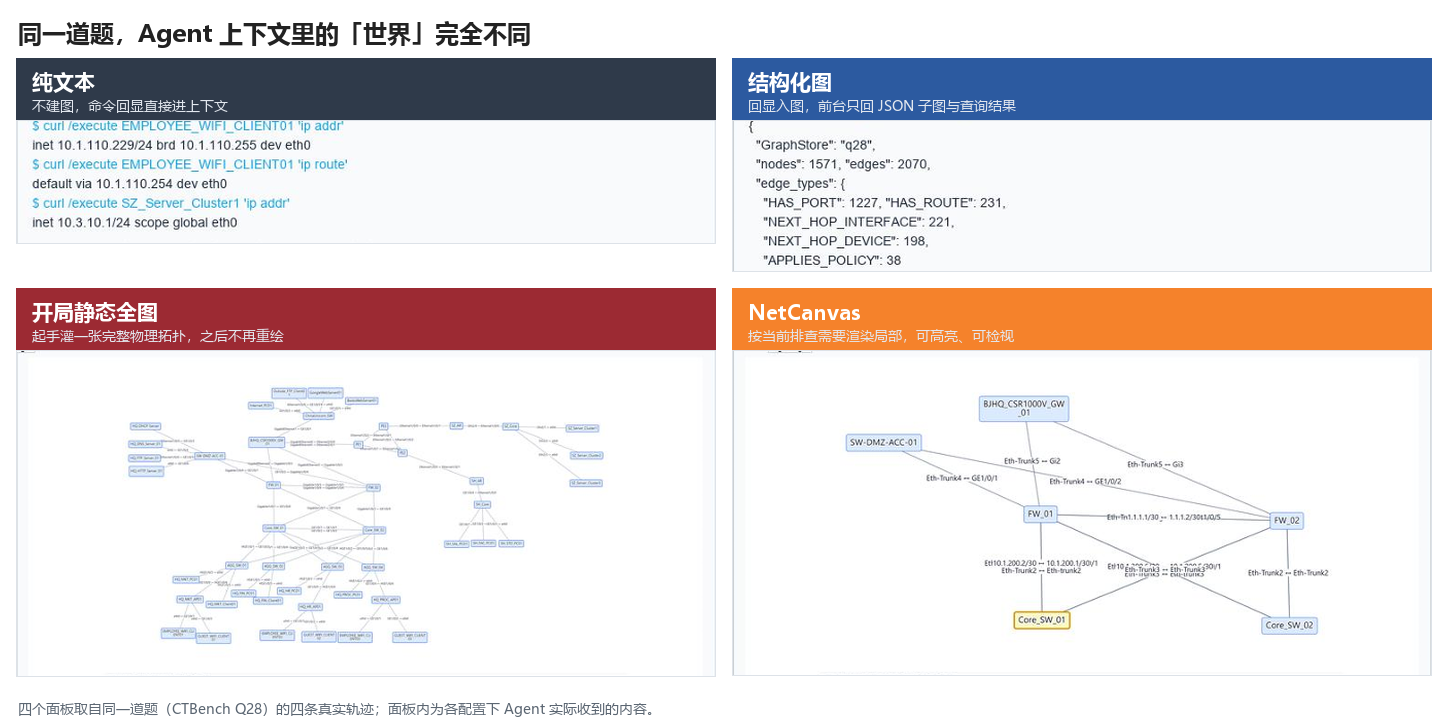

对照实验把工作记忆形态当成唯一自变量。底座模型、Agent 的 harness 框架、评分规则、底层 CLI 数据源全部固定，变的只是上下文里那份「世界」怎么组织：

• 纯文本：回显直接进上下文，拓扑必须在脑子里拼。
• 结构化图：同样入图，前台只给 JSON 子图和查询结果，没有图像。
• NetCanvas：走完探查 → 入图 → 渲染 → 决策，按需取景、高亮路径、检视属性。

在这三类之上，还各加了两种事先给拓扑的对照，区别在于给的是图还是数据。两者都只给物理平面：设备和物理连线，不含逻辑平面、路由表、ACL、接口状态、端口配置、协议状态，也不含故障答案；逻辑状态仍须靠 CLI 探查获得。

• 开局静态图：一张画好的物理拓扑图。开局给一次，之后不再更新、不能交互。
• 预置连线数据：同一份物理平面拓扑数据，预置进各自的工作记忆。纯文本侧是一段连线文字说明，结构化图侧进后台图库，NetCanvas 侧成为底图、后续探查继续画在上面。

再加上一个只换渲染布局的消融，一共九条对照臂。底座统一 MiniMax-M3；每题最多 1 小时；每个（题目, 配置）最多独立重复 3 次，任一次命中即算通过。判分是严格集合匹配。一步就是一次工具调用，发一条 CLI 和在图上换一次取景都算一步。

发现一：只换工作记忆的组织方式，通过率从 30.3% 提到 54.5%

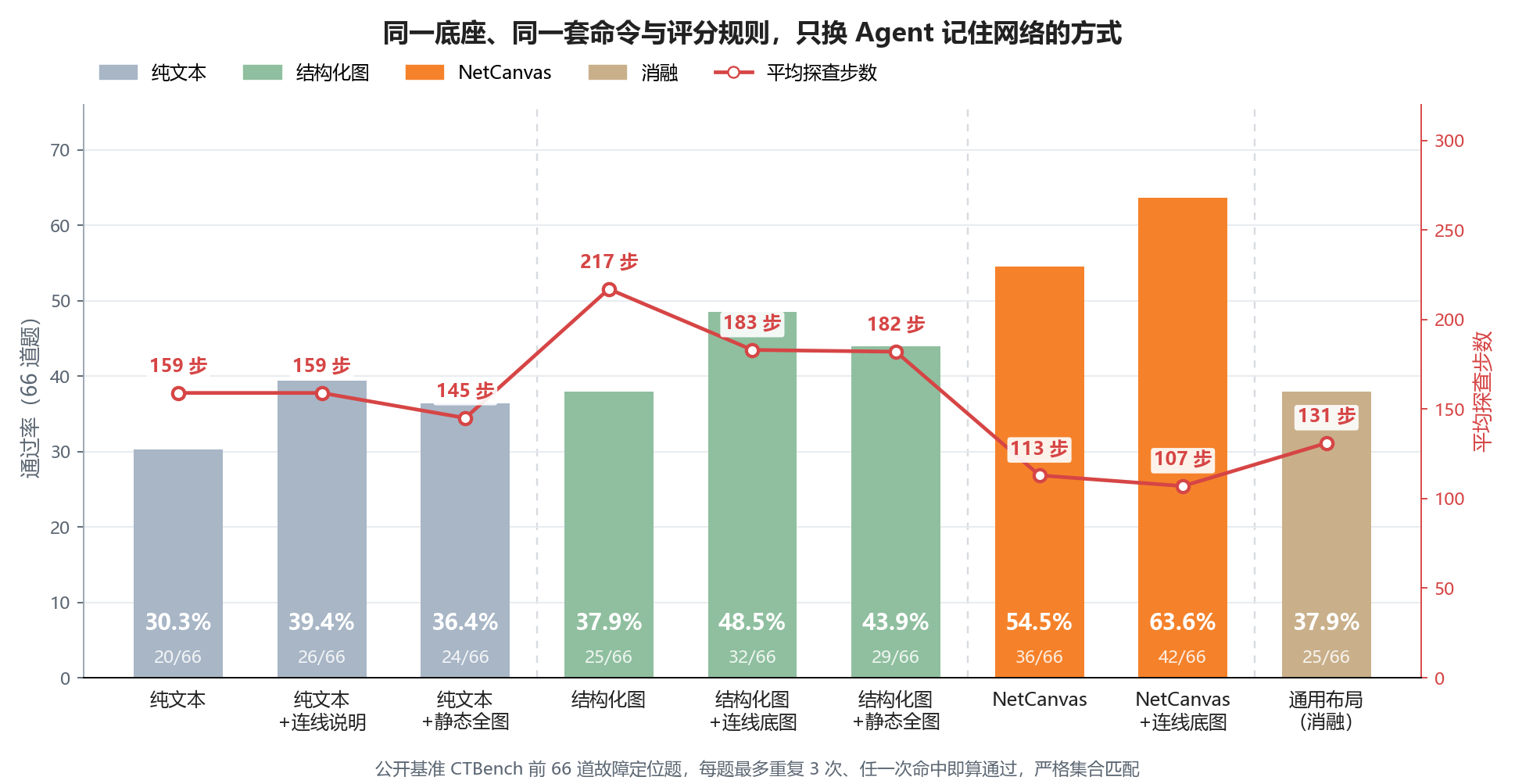

九条对照臂的完整数字如下（步数为平均每次运行的工具调用次数，成功与失败都计入）：

净对照是纯文本与 NetCanvas 那两行：36 道对 20 道，逐题配对 16 胜、0 负、50 平。表里最高的 63.6% 是 NetCanvas 再加预置连线数据，那是「工作记忆 + 预置数据」的上限。

发现二：赢的不是「有图」，而是随探查更新的交互视图——JSON、静态图、通用布局都追不上

JSON 结构化图 37.9%，平均 217 步，单次 Token 约为 NetCanvas 的两倍。后台同样入图，前台只给符号，空间关系进不了模型能直接用的那一层。

开局静态图：纯文本 24 道、结构化图 29 道，都低于会重绘、会高亮的 36 道。对纯文本 Agent 来说，预置连线数据（26 道）甚至比给一张静态图更好用，但仍然明显弱于随探查更新的交互视图。

只换布局：36 道掉到 25 道，配对 11 胜 0 负，退回和 JSON 同一档。入图和交互协议都没变，摊开的节点对视觉推理是干扰。这验证了 02 节的第三个设计决定：领域布局是信息。

预置连线数据对各形态都有用，但抹不平差距。 三类各多答对 6–7 道（20→26、25→32、36→42），排序不变；不预置的 NetCanvas（54.5%）仍高于预置了的结构化图（48.5%）。它给的只是谁连着谁，路由、策略、端口状态还是要自己去查。

发现三：增益集中在最依赖空间记忆的场景——平行路径题从 10% 拉到 90%

把 66 道题按故障场景拆开：

差距最大的一行就是 01 节那道双防火墙题所在的簇。短路径策略题各方案本来就高，这层机制几乎没有额外空间。跨城 VPN 上各方案都弱，NetCanvas 也只有 6.7%，瓶颈已不在工作记忆形态。

发现四：更准的同时也更省——看图省掉的是纯文本的反复试错

画图会把视觉上下文送进窗口，单次任务总 Token 并不比纯文本更低，但明显低于 JSON 方案；与此同时，NetCanvas 的平均工具调用步数从纯文本的 159 步降到 113 步。

把增益逐题回看之后更具体：多答对的题主要赢在探查覆盖率。有了空间化的局部视图和路径高亮，原来漏掉的那台设备被查到了——CLI 翻查变成了沿着看得见的结构做机制验证。

发现五：这层机制的边界——剩下的错题缺的是抽取和推理，不是画图

这 30 道逐题回看了轨迹、入图记录和最终答案，并按三个环节及其组合归因：证据层（关键命令发了，抽取模型没把回显结构化进图）、探查层（关键探查没发生，或拿到线索没有跟下去）、推理层（证据都在上下文里了，仍收不成最小根因）。实际形成下面四种组合：

这层机制能接走的，是「组织和记录不可靠」那一层。抽取模型面对 VRF/RT、前缀列表时的结构化能力，和模型拿到证据后的多跳因果收敛，要分别靠强化抽取模型和领域后训练去补。这也对上发现三：平行路径抬得上去，因为缺的是覆盖；跨城 VPN 抬不上去，因为缺的是抽取和推理。

还有一层边界：这 66 道题背后是同一张网——企业园区加跨城星型组网。在这类多站点网络里，交互视觉工作记忆能卸掉路径追踪和局部拓扑理解的负担；换成数据中心的 spine-leaf、更大规模的骨干网或更高密度的多租户云网，领域布局这个先验还成不成立，需要重新验证。

04 / 终极启示：学会「认知卸载」，构建专业 Agent 的新范式

NetCanvas 的实践，揭示了专业 Agent 走向现网落地的核心命题：模型本身的理解能力固然重要，但外围系统（Harness）如何为它呈现这个真实世界，才真正决定了它最终的战斗力。

对于 IP 网络这种由拓扑、路径、协议动态交织的真实复杂系统，把海量日志生硬地压进大模型的 Token 里，注定会导致认知超载。Agent 除了需要强大的语言理解能力，更需要一套能持续演化的「延展工作记忆」。真正的专业能力，不仅仅依赖于模型内部庞大的“知识储备”与强大的“推理决策”，更在于懂得借助外围系统来进行“认知卸载”，建立起真正的网络空间全局观。

这也是华为 GTS AI 始终坚守的技术演进路径：从真实的运维现场出发，将资深工程师长期沉淀的“空间认知与工作方式”工程化，转化为 Agent 可感知、可交互的系统能力。

未来的网络智能运维，Agent 将彻底告别在海量碎片日志中“大脑超载、盲人摸象”的窘境。有了「可交互视觉拓扑」的驱动，AI 终于可以像顶尖专家一样，看着网络、沿着路径，精准排障。

— 完 —

引用本文

@misc{netcanvas2026,
  title  = {{NetCanvas}: Interactive Visual Working Memory for LLM-Based IP Network Fault Localization},
  author = {Cai, Manjing and Wu, Chenwei and You, Qiheng and Sun, Weijian and Chen, Xin},
  year   = {2026},
  note   = {Preprint},
  url    = {https://caimanjing.github.io/netcanvas/}
}

项目主页：https://caimanjing.github.io/netcanvas/。论文 PDF 见页首「论文 PDF」按钮。
